Série D : une technique révolutionnaire à un seul cylindre

Pour les tâches exigeantes, c'est la série D de Hatz qui est la mieux adaptée. Elle se distingue en particulier par sa puissance élevée et sa conception unique. Avec sa puissance de 11,2 kW, le moteur 1D90 est le moteur diesel à un seul cylindre le plus puissant au monde. Un poids de compensation placé sur le bras de vilebrequin côté volant moteur et des contrepoids coulés dans le volant moteur garantissent le fonctionnement particulièrement silencieux de la série D. Des arbres d'équilibrage opposés et disponibles en option assurent même un équilibre parfait des masses.

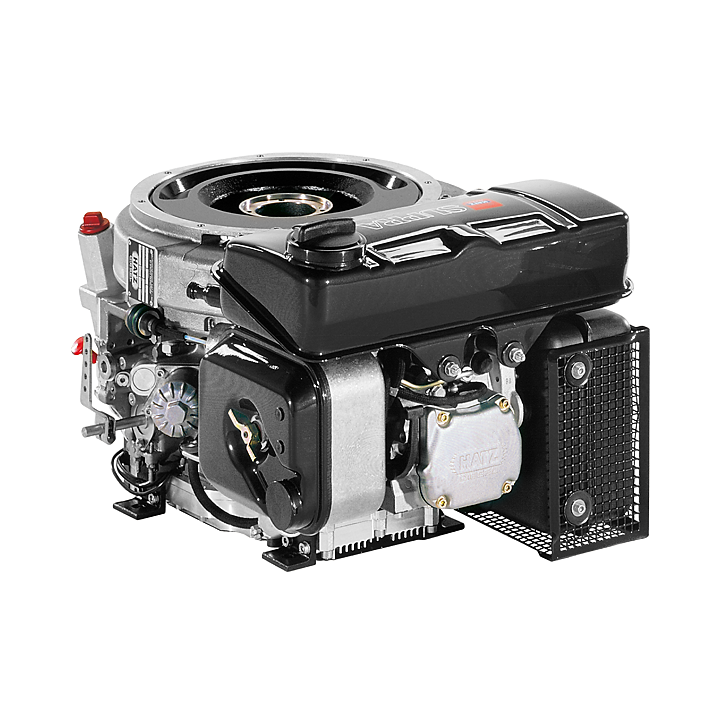

1D90V

  • Puissance de 5,8 kW à 11,2 kW
  • Couple maximum 40,7 Nm
  • Performant et robuste
  • Procédé à injection directe
  • Certifié conforme à l'EPA Tier IV final
Points de commande et de maintenance Accessoires complémentaires

Type de construction

  • Moteur diesel à 4 temps mono-cylindre, refroidi à l'air
  • Cylindre disposé à l'horizontale
  • Carter moteur en fonte de métaux légers coulée sous pression
  • Cylindre en fonte
  • Manivelle et bielle sur paliers lisses
  • Lubrification par circulation forcée avec filtre fin dans le flux principal
  • Commande de soupapes via levier basculant, tiges de culbuteur, doigt culbuteur et arbre à cames
  • Ventilateur de refroidissement et générateur intégrés au volant moteur

Particularités

  • Degré de personnalisation élevé grâce aux nombreuses options
  • Faible consommation de carburant
  • Gamme de moteurs diesel puissants mono-cylindre
  • Longue durée de vie
  • Maintenance aisée
  • Aération fermée du carter du moteur

FICHES DE DONNÉES

SCHÉMAS DE MONTAGE

  • 1D90V - 01 V
    PDF     DXF
  • 1D90V - 02 Côté opérateur
    PDF     DXF
  • 1D90V - 03 V
    PDF     DXF
  • 1D90V - 04 Vue en élévation
    PDF     DXF
  • 1D90V - 05 Côté opérateur
    PDF     DXF
  • 1D90V - 06 Arbres côté volant
    PDF     DXF
  • 1D90V - 07 Arbres côté volant
    PDF     DXF
  • 1D90V - 08 Arbres côté volant
    PDF     DXF
