Série M : toujours prête

La série M fait toujours fureur parmi les moteurs diesel industriels. Depuis près de 30 ans, les moteurs à 2, 3 et 4 cylindres se sont établis avec succès sur le marché et sont indétrônables. Les organes de commande de base robustes, mais surtout le plus puissant arbre moteur de tous les moteurs disponibles sur le marché, n'ont pas changé depuis la première commercialisation. Il n'est pas rare que les moteurs de la série M enregistrent plusieurs centaines de milliers d'heures de service.

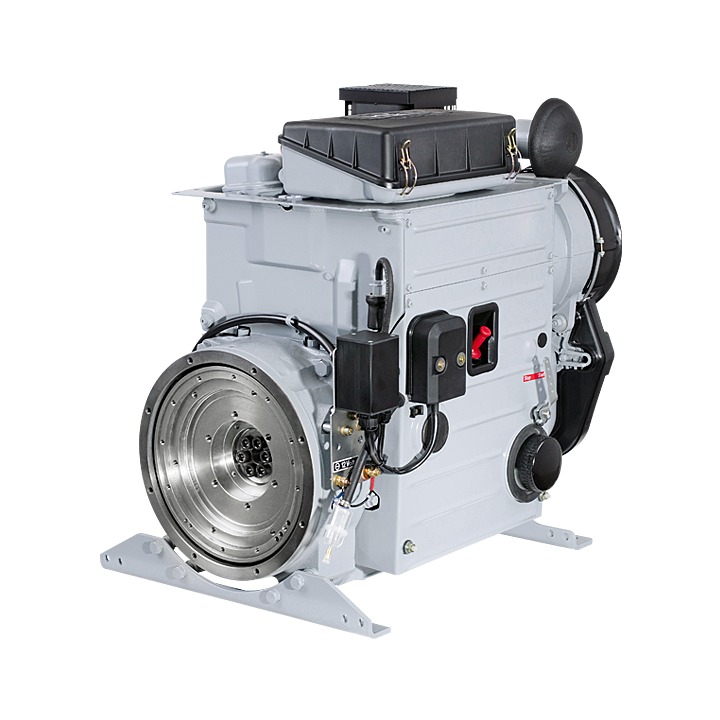

3M41

  • Puissance de 22,2 kW à 42,5 kW
  • Couple maximum 165 Nm
  • Performant et robuste
  • Processus d'injection directe avec pompes isolées monobloc
  • Certifié conforme à la 97/68/CE phase IIIA

Type de construction

  • Moteur diesel à 4 temps et à 3 cylindres, refroidi à l'air
  • Cylindres disposés verticalement en rangée
  • Carter moteur en fonte grise
  • Un seul cylindre et culasses dédiées
  • Injection directe via pompes monobloc
  • Lubrification par circulation forcée avec filtre remplaçable et refroidisseur d'huile dans le flux principal
  • Commande de soupapes via levier basculant, tiges de culbuteur, poussoir et arbre à cames
  • Deuxième arbre à cames pour l'entraînement de la pompe d'injection avec régulateur centrifuge et variateur d'avance automatique
  • Ventilateur axial de refroidissement avec générateur intégré
  • Protection automatique intégrée

Particularités

  • Prêt pour montage et utilisation
  • Utilisation universelle
  • Construction robuste et durable
  • Facilité de maintenance et de réparation
  • Consommation en carburant extrêmement faible
  • Fiabilité d'exploitation grâce à la protection automatique

FICHES DE DONNÉES

SCHÉMAS DE MONTAGE

  • 3M41 - 01 Côté volant moteur
    PDF     DXF
  • 3M41 - 04 Côté opérateur
    PDF     DXF
  • 3M41 - 02 Côté démarreur
    PDF     DXF
  • 3M41 - 03 Côté volant
    PDF     DXF
  • 3M41 - 05 Fixation du moteur
    PDF     DXF
