Série L : économique, fiable, silencieuse

Telles sont les caractéristiques qui distinguent les moteurs de la série L. Leur construction robuste leur confère une durée de vie extrêmement longue. La fiabilité d'exploitation élevée permet de mettre en œuvre, sans aucun souci, les moteurs de la série L même dans les zones reculées ou dans les applications où une surveillance constante n'est pas possible.

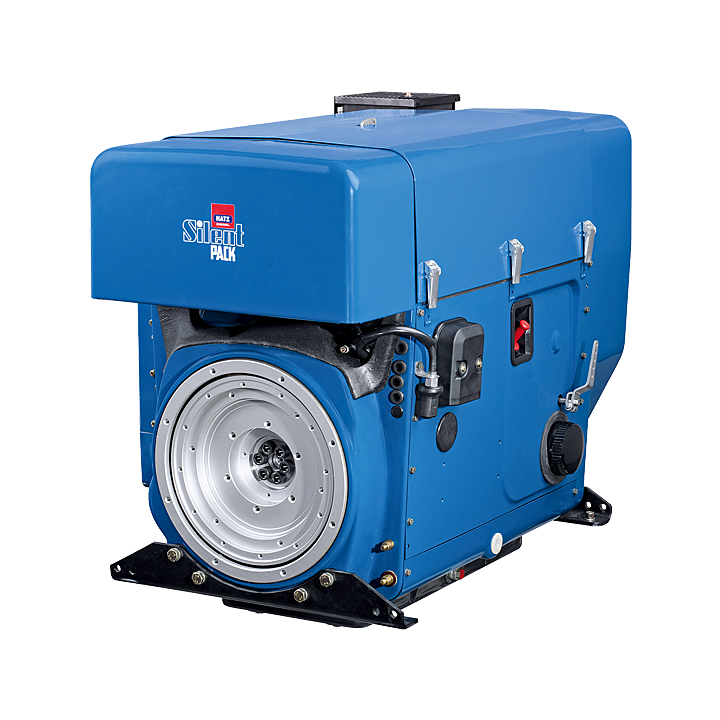

4L41C

  • Puissance de 27,0 kW à 54,2 kW
  • Couple maximum 196,3 Nm
  • Performant et robuste
  • Processus d'injection directe avec pompes isolées monobloc
  • Puissance jusqu'à 37 kW certifiée conforme à 97/68/CE, phase IIIA
Points de commande et de maintenance

Type de construction

  • Moteur diesel à 4 temps et à 4 cylindres, refroidi à l'air
  • Cylindres disposés verticalement en rangée
  • Carter moteur en fonte grise
  • Un seul cylindre et culasses dédiées
  • Injection directe via pompes monobloc
  • Lubrification par circulation forcée avec filtre remplaçable et refroidisseur d'huile dans le flux principal
  • Commande de soupapes via levier basculant, tiges de culbuteur, poussoir et arbre à cames
  • Deuxième arbre à cames pour l'entraînement de la pompe d'injection avec régulateur centrifuge et variateur d'avance automatique
  • Ventilateur axial de refroidissement avec générateur intégré
  • Protection automatique intégrée
  • Blindage insonorisé découplé en vibrations

Particularités

  • Prêt pour montage et utilisation
  • Utilisation universelle
  • Construction robuste et durable
  • Facilité de maintenance et de réparation
  • Consommation en carburant extrêmement faible
  • Fiabilité d'exploitation grâce à la protection automatique

FICHES DE DONNÉES

SCHÉMAS DE MONTAGE

  • 4L41C - 01 Côté volant moteur
    PDF     DXF
  • 4L41C - 02 Coté démarreur
    PDF     DXF
  • 4L41C - 03 Côté volant
    PDF     DXF
  • 4L41C - 04 Côté opérateur
    PDF     DXF
