Série H

Pour le développement de la Série H de Hatz, une approche révolutionnaire de réduction de la taille a été mise en oeuvre. Le résultat, ce sont des moteurs turbocompressés de 1,5 et 2 litres extrêmement compacts qui atteignent une puissance maximale de 62 kilowatts et posent des jalons dans leur classe de puissance. Le nouveau moteur diesel Hatz Common-Rail offre tout ce que l'on peut attendre d'un moteur industriel performant et moderne. Il séduit par son silence, sa dynamique et sa facilité de maintenance ainsi que sa consommation de carburant, constamment basse sur une large plage de charge et de régime. Les sévères limites d'émission de gaz d'échappement des directives EU Stage IIIB et EPA Tier 4 final sont respectées même sans utiliser de filtre à particules diesel.

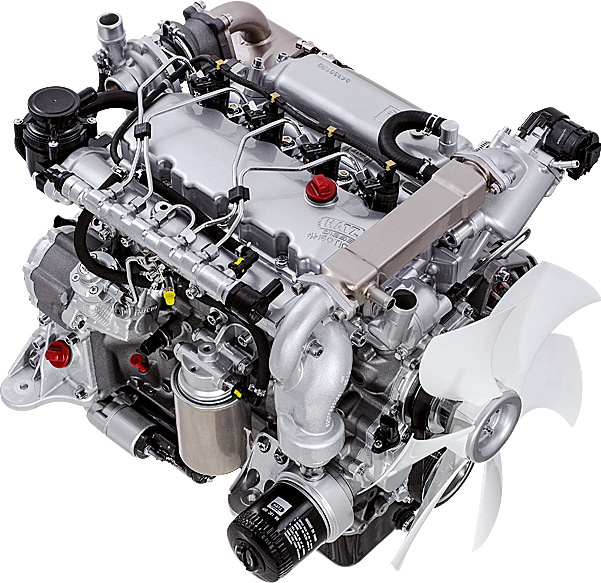

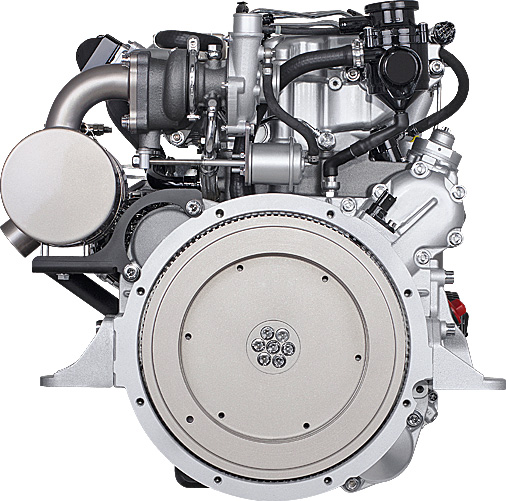

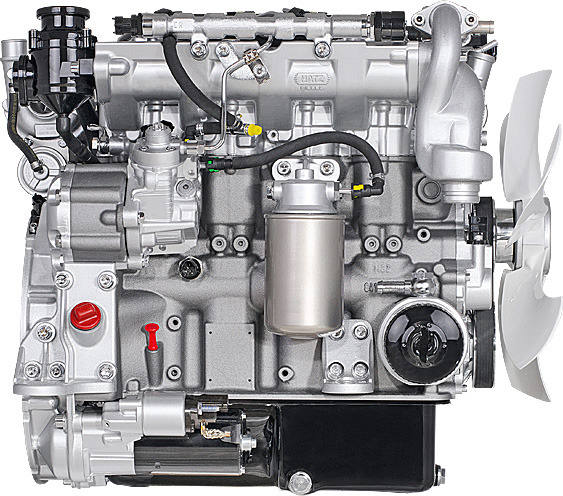

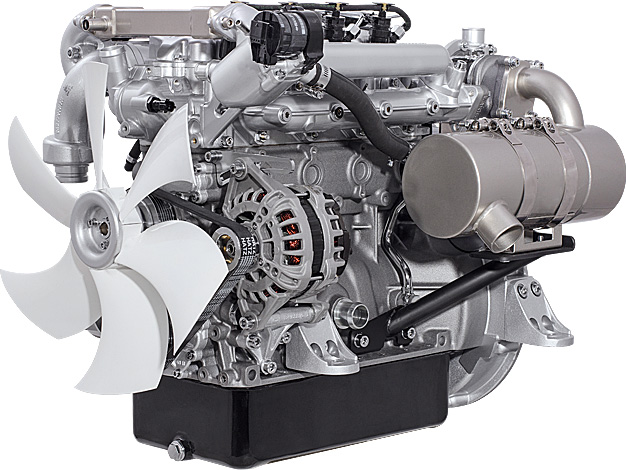

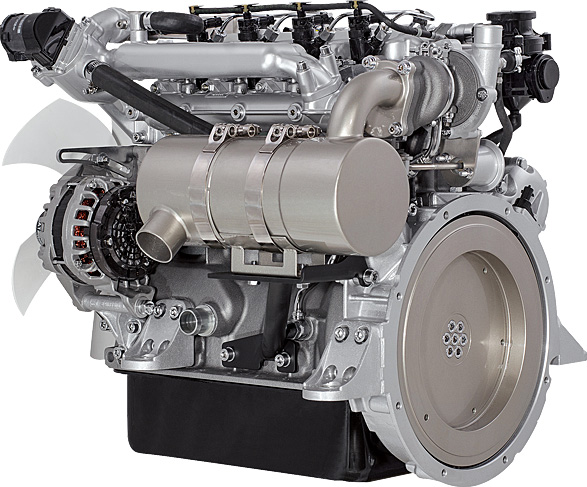

4H50TIC

  • Puissance de 37 à 55 kW
  • Couple de rotation 240 Nm
  • Bosch système Common-Rail OHW avec 1800 bar
  • Turbocompresseur avec intercooler
  • Certifié conforme à EU97/68 Stage IIIB et US EPA Tier IV final

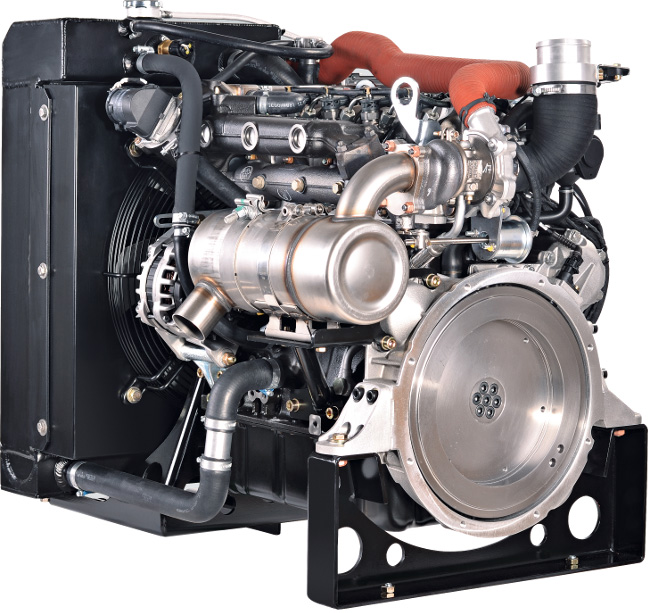

  • Disponible en version OPU (Open Power Unit)
Caractéristiques

Type de construction

  • Moteur diesel à 4 temps et à quatre cylindres, refroidi par eau
  • Cylindres disposés verticalement en rangée
  • Carter moteur en fonte grise à paroi mince
  • Culasse avec tuyau d'aspiration intégré
  • Injection directe par système Common Rail de Bosch
  • Lubrification par circulation forcée avec filtre interchangeable
  • Commande de soupape par culbuteur, poussoir hydraulique et arbre à came situé au-dessous
  • Technologie 2 soupapes sans maintenance
  • Protection automatique intégrée

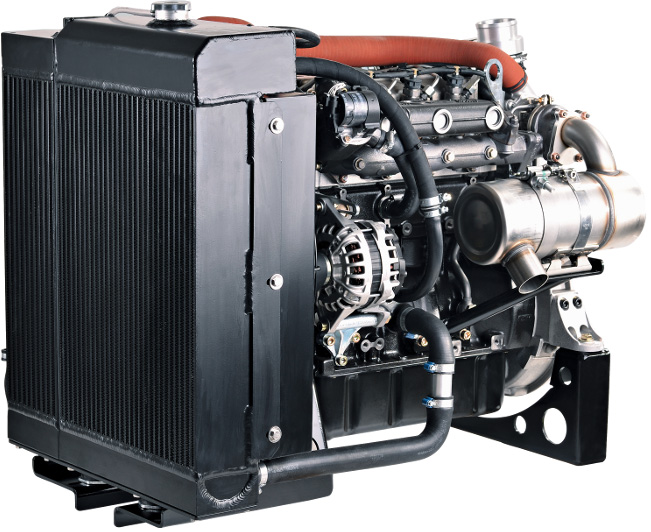

  • Disponible en version OPU avec radiateur, intercooler, tuyaux et faisceau électrique

Particularités

  • Prêt pour montage et utilisation
  • Utilisable universellement dans les machines stationnaires et mobiles ainsi que les machines de travail
  • Construction robuste et durable
  • Maintenance conviviale grâce à un intervalle standard de 500 heure
  • Consommation en carburant extrêmement faible
  • Plus bas poids de puissance de sa classe
Courbes de puissance
Courbes de puissance

FICHES DE DONNÉES

MANUELS

SCHÉMAS DE MONTAGE

  • 4H50TIC - Einbauzeichungen
    PDF     DXF
  • 4H50TIC - SilentPack
    PDF     DXF
